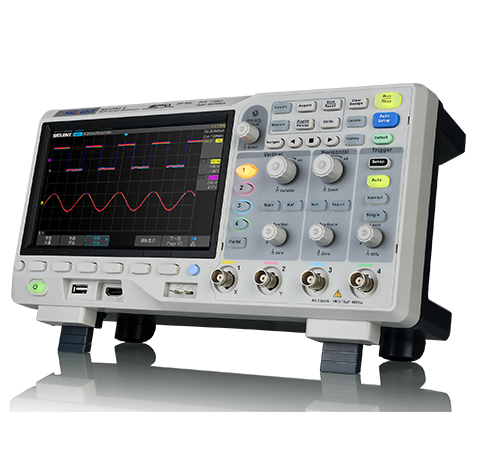

SIGLENT鼎陽SDS1000X-E系列超級熒光示波器

主要特性
2/4通道，1 GSa/s采樣率
70 M/100 M/200 MHz帶寬
1 M點 FFT 分析
14 M全采樣點測量運算
標配IIC/SPI/UART/CAN/LIN串行觸發和解碼
選配MSO，16路數字通道

品牌：	SIGLENT鼎陽
產品：	超級熒光示波器
型號：	SDS1000X-E系列

18122131902 查看報價

產品詳情

規格表

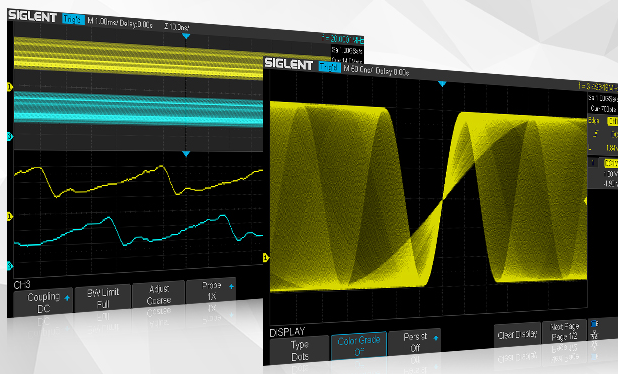

深存儲，快刷新

采用鼎陽**的SPO技術，數字觸發系統，觸發靈敏度高，抖動小
256 級輝度和色溫顯示，更清晰
波形刷新率400,000 wfm/s，輕松捕獲異常波形

14 Mpts存儲深度，深入查看波形細節

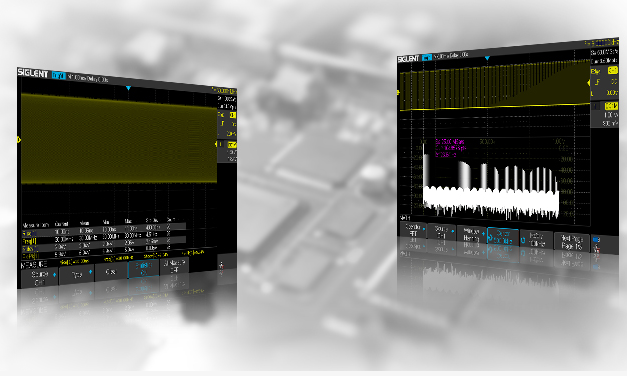

數據分析處理的一次變革

14 M全采樣點測量，測量精度和采樣精度完全相同，不失真
14 M全采樣點運算，增配協處理器完成，速度更快
1 M點FFT運算，支持Peaks, Markers, FFT點數可選
支持Zoom、Gating、Math測量和統計功能
支持38種自動測量功能

硬件加速運算，用戶體驗更暢快

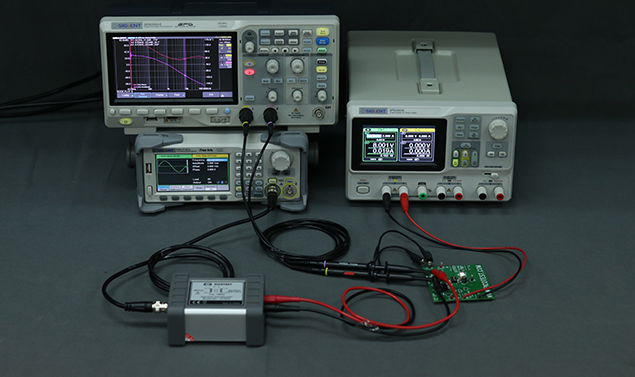

電源環路響應分析（波特圖）

在電源設計中穩定性是一項非常重要的指標。一般來說穩定性測量需要用到專門的頻率響應分析儀，但因為其高昂的價格往往讓人望而卻步，因此鼎陽科技提供了一套經濟型的解決方案：鼎陽SDS1000X-E示波器和信號源配合標配的免費Bode Plot Ⅱ軟件，實現電源環路測量。

· 全新開發的波特圖測量核心，更高的測量靈敏度和精度
· 可變激勵掃描模式，對應電源控制環路測試盒其他復雜測試場景
· 人性化的UI設計，參數設置更友好

· 列表和游標測量，分析結果更直觀

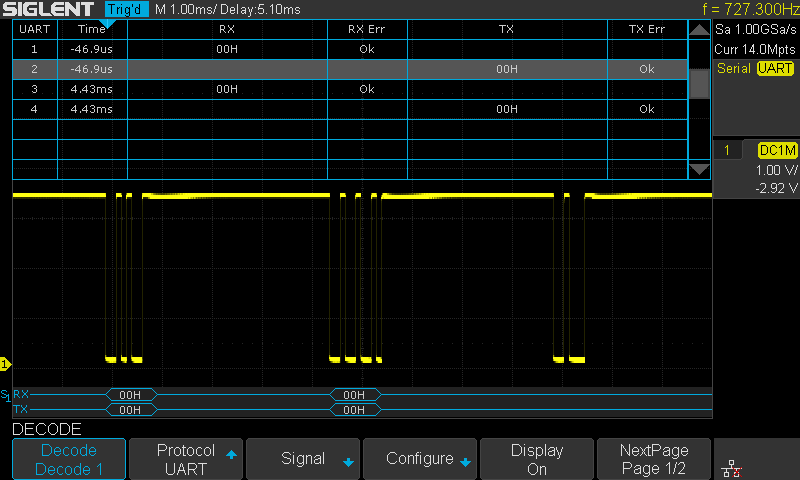

標配串行解碼

市面上的大多數示波器本身不標配串行CAN、LIN、I2C、SPI、RS-232/UART 總線觸發和解碼功能，需要額外購買選件開通此項功能。而SDS1000X-E這款產品應廣大工程師需求而生，此項功能作為標配，免費開放。

波形與數據可同時顯示在界面上，方便查看；以列表的形式將解碼的詳細信息顯示，并支持將數據進行存儲與導出。

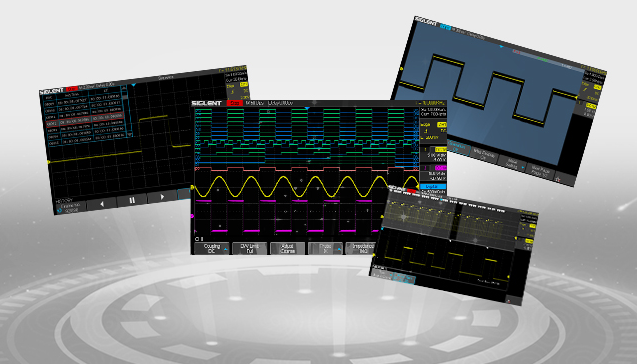

強大的調試分析能力

事件搜索和導航，快速定位感興趣的事件
MSO邏輯分析儀集成，混合信號分析利器
歷史模式和順序模式結合，異常信號無所遁形

基于硬件的Pass/Fail模式，適用于長期監測信號

通過Web網頁進行遠程控制

內嵌了Web Server，無需安裝驅動軟件和上位機軟件，通過瀏覽器即可對儀器進行遠程控制、觀察波形、獲取測量結果，可滿足高壓、高溫等特殊環境的應用需求。內嵌的虛擬控制面板和示波器面板完全相同，使用起來更加簡單方便。SDS1000X-E 支持PC 和手機兩種風格的網頁布局，在手機上也能輕松完成控制和觀察。

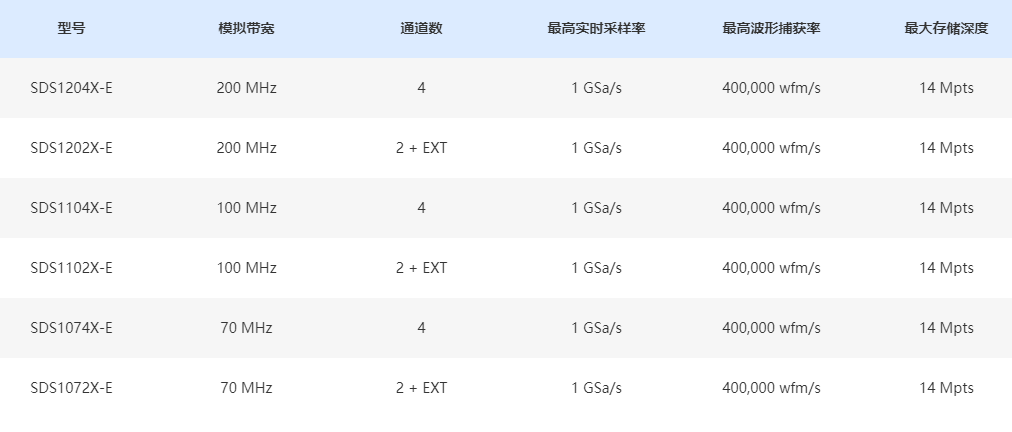

規格參數

帶寬	70 MHz 、100 MHz 、200 MHz
實時采樣率	2 通道系列采用 1 片 1 GSa/s ADC 芯片，4 通道系列采用兩片 1 GSa/s ADC 芯片 , 通道全部開啟時，每通道采樣率 500 MSa/s，通道交織模式采樣率 1 GSa/s
通道數	4（4 通道系列） 2+EXT（2 通道系列）
存儲深度	通道交織模式 14 Mpts/CH，非交織模式 7 Mpts/CH
最高波形捕獲率	400,000 wfm/s（Sequence模式）
觸發類型	邊沿（Edge）、斜率（Slope）、脈寬（Pulse width）、窗口（Window）、欠幅（Runt）、間隔（Interval）、超時（Dropout）、碼型（Pattern）、視頻（Video）、串行觸發（IIC、SPI、UART、CAN、LIN）
解碼類型（標配）	IIC, SPI, UART/RS232, CAN, LIN
USB任意波形發生器（4通道系列支持，選件）	單通道，最高輸出頻率 25 MHz，采樣率 125 MSa/s，波形長度 16 kpts

16通道邏輯分析儀（4通道系列的，選件）	最高采樣率 1 GSa/s，存儲深度 14 Mpts/CH
波特圖（4通道系列支持，選件）	最小起始頻率 10 Hz，最小掃寬 500 Hz，掃寬 120 MHz（且受限于當前機型帶寬和信號源帶寬），掃描 500 個頻點
USB WIFI適配器（4通道系列支持，選件）	802.11b/g/n，WPA-PSK，只有 Siglent 提供的適配器，才能確保正常工作
接口	USB Host、USB Device、Sbus（4 通道系列支持，Siglent 邏輯分析儀接口）、LAN、Pass/Fail、Trigger Out
標配探頭	4 套 /2 套無源探頭 PB470 4 套 /2 套無源探頭 PP510 4 套 /2 套無源探頭 PP215
屏幕	7 英寸 TFT-LCD 顯示屏，分辨率 800*480
重量	2 通道系列：凈重 2.5 kg；毛重 3.5 kg 4 通道系列：凈重 2.6 kg；毛重 3.8 kg
